Skrivena elektrana: Otkrivanje svijeta pozitivnih raseljanih pneumatskih motora

I. Uvod

A. Kuka: Snaga komprimiranog zraka

U svijetu industrijske automatizacije i specijaliziranih strojeva, urlik moćnog motora ili humki električnog motora često zauzima središnju pozornicu. Ipak, tiho i učinkovito, još jedna sila igrala se već desetljećima, nudeći jedinstvene prednosti u kojima konvencionalni izvori električne energije propadaju: snaga komprimiranog zraka. Ovaj nevidljivi, ali moćni, srednji, vozi klasu uređaja poznatih kao pneumatski motori, koji služe kao neobrađeni heroji u bezbroj aplikacija.

B. Što su Pozitivni pomak pneumatski motori ?

A Pozitivni pomak pneumatski motor je mehanički uređaj koji pretvara energiju komprimiranog zraka u mehaničko rotacijsko kretanje. Za razliku od zračnih motora u stilu turbine koji se oslanjaju na dinamični protok zraka preko lopatica, motori s pozitivnim pomacima djeluju na volumetrijskom principu. Oni hvataju fiksni volumen komprimiranog zraka, omogućuju mu da se proširi, a zatim iscrpi, koristeći rezultirajući diferencijal tlaka kako bi se stvorio kontinuirano rotacijsko kretanje. Ova temeljna razlika daje im različite karakteristike i prednosti, posebno u zahtjevnim okruženjima.

C. Kratka povijest i evolucija

Koncept korištenja komprimiranog zraka za napajanje datira unatrag stoljeća, s ranim primjenama u rudarstvu i tuneliranju. Razvoj praktičnih pneumatskih motora stekao je privlačnost u 19. stoljeću, vođen potrebom za sigurnijim i robusnijim izvorima energije u opasnim uvjetima gdje su iskre iz električnih motora predstavljale značajan rizik. S vremenom, dizajni su se razvijali od jednostavnih mehanizama usmjerenih na klip do sofisticiranijih motora lopatice i zupčanika, a svaki nudi određene profile performansi pogodni za širi niz industrijskih i specijaliziranih primjena.

D. Važnost i uobičajeni pregled aplikacija

Pozitivni pomak pneumatski motori neophodni su u industrijama u kojima su najvažnija sigurnost, trajnost i precizna kontrola. Obično se nalaze ručni alat za napajanje u proizvodnji, dizalicama u rukovanju materijalima, mikserima u kemijskim postrojenjima i specijaliziranoj opremi u medicinskim i prehrambenim objektima. Njihova inherentna sigurnost u eksplozivnim atmosferama i njihova sposobnost da zaustave bez štete čine ih preferiranim izborom u mnogim izazovnim operativnim okruženjima.

E. Opseg članka i ono što će čitatelj naučiti

Ovaj će se članak probiti u temeljna načela koja reguliraju pneumatske motore s pozitivnim raseljavanjem, istražiti njihove različite vrste, istaknuti njihove ključne prednosti i ograničenja i detaljno opisati njihove raznolike primjene. Također ćemo pokriti osnovne kriterije za odabir i prakse održavanja, zaključujući pogledajući buduće trendove u ovoj vitalnoj tehnologiji.

Ii. Osnove pneumatskog motoričkog rada

A. Komprimirani zrak kao izvor energije

1. Svojstva komprimiranog zraka relevantna za motore: Komprimirani zrak djeluje kao radna tekućina, skladištenje potencijalne energije koja se pretvara u kinetičku energiju. Njegova ključna svojstva za rad motora uključuju njegovu kompresibilnost (omogućavanje skladištenja energije), njegovu sposobnost širenja (pokretanja motora) i relativno nisku viskoznost (olakšavajući protok).
2. Uloga tlaka i protoka zraka: Učinkovitost pneumatskog motora izravno ovisi o dostavljenom tlaku zraka i protoku. Tlak diktira silu dostupnu za pokretanje motora, dok brzina protoka (volumen zraka po jedinici) određuje brzinu motora. Viši tlak općenito dovodi do većeg okretnog momenta, a veći protok dovodi do veće brzine.

B. Objašnjeno načelo pozitivnog pomaka

1. Kako je fiksni volumen zraka zarobljen i proširen: Jezgra pozitivnog pomaka leži u dizajnu motora, koji stvara zapečaćene komore. Komprimirani zrak ulazi u ove komore, gurajući pokretni element (poput lopatice ili klipa). Kako se element kreće, povećava se volumen komore, omogućujući zraku da se proširi i prenese svoju energiju. Jednom kada zrak obavi svoj posao, iscrpljuje se, a ciklus se ponavlja. Ovaj "pozitivni pomak" osigurava da se u svakom ciklusu koristi određeni volumen zraka, pružajući predvidljivo i kontrolirano kretanje.
2. Usporedba s drugim vrstama motora (npr. Turbine - ukratko): Za razliku od pneumatskih turbina, koje koriste kontinuirani protok zraka za okretanje rotora (slično kao i vjetrenjača), motori s pozitivnim pomakom oslanjaju se na diskretne količine zraka koji djeluju na pokretne dijelove. To ih čini općenito učinkovitijim pri manjim brzinama i sposobnim za veće početne momente u usporedbi s turbinama slične veličine.

C. Ključne komponente (Općenito)

Iako se specifični dizajni razlikuju, najpozitivniji pneumatski motori s pozitivnim pomakom dijele zajedničke osnovne komponente:

1. Rotor/osovina: Središnja rotirajuća komponenta koja pretvara linearnu silu iz zraka koji se širi u rotacijsko gibanje, isporučujući snagu na izlaz.
2. Kućište: Vanjsko kućište koje obuhvaća sve unutarnje komponente, pružajući strukturni integritet i sadrži komprimirani zrak.
3. Ulazni/ispušni otvori: Otvori kroz koji komprimirani zrak ulazi u motor i protjeruje se zrak.
4. Elementi zapečata: Komponente poput O-prstenova, brtve i precizne obrade koje sprječavaju curenje zraka između komora i osiguravaju učinkovit rad.

Iii. Vrste pozitivnih pomaka pneumatskih motora

Pneumatski motori s pozitivnim pomakom dolaze u nekoliko konfiguracija, a svaka je prikladna za različite aplikacije na temelju njihovih jedinstvenih operativnih karakteristika.

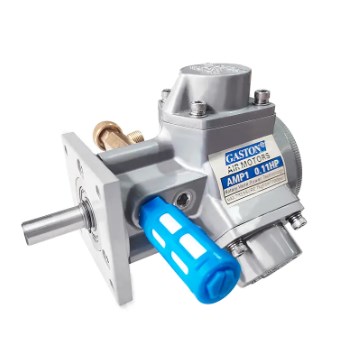

A. Vane Motori

1. Opis i konstrukcija: Motori vane sastoje se od cilindričnog rotora montiranog ekscentrično unutar većeg cilindričnog kućišta. Pravokutne lopatice postavljene su u radijalne utore u rotoru.
2. Kako rade: Dok komprimirani zrak ulazi u motor, gura se na lopatice, prisiljavajući ih prema van stambenog zida zbog centrifugalne sile. Zrak se zatim proširuje u komorama u obliku polumjeseca formiranih između rotora, lopatica i kućišta, uzrokujući da se rotor okrene. Kako se rotor okreće, lopatice se guraju natrag u njihova utora, a potrošeni zrak je iscrpljen.
3. Prednosti: Motori loma su kompaktni, nude dobar početni okretni moment, lako su reverzibilni promjenom smjera protoka zraka i mogu raditi s relativno velikim brzinama.
4. Nedostaci: Osjetljivi su na nošenje na lopaticama i kućištu zbog trenja, a curenje zraka može se dogoditi ako se pečate degradiraju, što dovodi do smanjene učinkovitosti.
5. Uobičajene aplikacije: Široko se koristi u ručnim alatima poput brusilica, bušilica, odvijača i udarnih ključa zbog njihove kompaktne veličine i velikog omjera snage i težine.

B. Klipni motori

Motori klipa uglavnom su robusniji i nude veći okretni moment pri manjim brzinama.

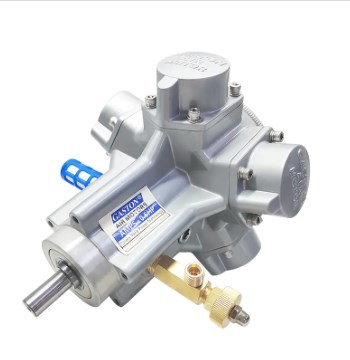

1. Radijalni klip motori:
   1. Opis i konstrukcija: Ovi motori sadrže više klipova (obično 3 do 6 ili više) radijalno raspoređenih oko središnje radilice.
   2. Kako rade: Komprimirani zrak usmjeren je uzastopno na svaki klip, prisiljavajući ga prema van. Ovo linearno gibanje vrti se u rotacijsko kretanje radilica, slično motoru unutarnjeg izgaranja.
   3. Prednosti: Radijalni motori klipa poznati su po visokoj proizvodnji zakretnog momenta, izvrsnim performansama niske brzine i robusnoj konstrukciji. Vrlo su izdržljivi i mogu podnijeti teška opterećenja.
   4. Nedostaci: Obično su veći i teže od motora lopatice za određenu snagu i općenito su složeniji u dizajnu.
   5. Uobičajene aplikacije: Idealno za primjene koje zahtijevaju visoku moment i preciznu kontrolu pri manjim brzinama, poput dizalica, vitla, miksera i velikih industrijskih strojeva.
2. Aksijalni motori klipa (manje uobičajeni za pneumatsko):
   1. Kratki opis: Iako su prevladavajući u hidrauličkim sustavima, aksijalni dizajni klipa za pneumatske motore postoje, ali su rjeđi. Obično uključuju klipove raspoređene paralelno s pogonskim vratima, djelujući na pločici s košuljicom ili pločicu za kolebanje kako bi stvorili rotacijsko kretanje.

C. Motori zupčanika

1. Opis i konstrukcija: Pneumatski motori zupčanika obično se sastoje od dva zupčanika (vanjski ili unutarnji) zatvoreni u kućištu.
2. Kako rade: Komprimirani zrak ulazi u motor i zarobljen je u džepovima između zuba zupčanika i kućišta. Kako se zupčanici okreću, zrak se nosi okolo, a zatim se oslobađa kroz ispušni otvor. Kontinuirani protok zraka u i izvan ovih džepova stvara rotacijsku silu.
3. Prednosti: Motori zupčanika jednostavni su u dizajnu, vrlo robusni i općenito su prilagođeni za brze aplikacije. Oni su manje skloni nošenju od motora lopatice u nekim uvjetima.
4. Nedostaci: Obično nude niži početni okretni moment u usporedbi s motorima lopatice ili klipa i mogu biti manje učinkoviti pri vrlo malim brzinama.
5. Uobičajene aplikacije: Koristi se u aplikacijama koje zahtijevaju stalnu brzinu i umjereni okretni moment, poput pogona transportera, malih pumpi i neke opreme za miješanje.

D. Motori s dijafragmom (manje uobičajeni kao rotacijski, više za linearno aktiviranje)

Iako se prvenstveno koriste za linearno aktiviranje (npr. U ventilima ili pumpama), postoje neki motori rotacijske dijafragme. Oni koriste odstupanje fleksibilne dijafragme za pokretanje mehanizma koji prevodi linearno gibanje u rotacijsko gibanje. Oni su manje česti kao primarni rotacijski izvori energije, ali su primjer principa pozitivnog pomaka.

Iv. Ključne karakteristike i prednosti

Pneumatski motori s pozitivnim pomakom nude nekoliko uvjerljivih prednosti koje ih čine preferiranim izborom u određenim industrijskim kontekstima.

A. Sigurnost u opasnim okruženjima

1. Operacija neparkiranja: Za razliku od električnih motora, pneumatski motori ne koriste električnu energiju i stoga ne stvaraju iskre tijekom rada. Ovo je kritična sigurnosna značajka u okruženjima koja sadrže zapaljive plinove, pare ili prašinu.
2. Priroda otporna na eksploziju: Njihov inherentni dizajn čini ih intrinzično sigurnim za upotrebu u eksplozivnim atmosferama (klasificiranim kao Atex zone ili ekvivalentne), značajno smanjujući rizik od paljenja.

B. Veliki omjer snage i težine

Pneumatski motori mogu pružiti značajnu snagu u odnosu na njihovu veličinu i težinu, što ih čini idealnim za prijenosne alate i primjene gdje su prostor i težina kritična razmatranja.

C. Trenutni početak, zaustavljanje i preokret

Oni mogu započeti, zaustaviti i preokrenuti smjer gotovo trenutačno jednostavno kontrolirajući opskrbu zrakom. Ovaj je brzi odgovor presudan za aplikacije koje zahtijevaju brza i precizna kretanja.

D. Kontrola promjenjive brzine i zakretnog momenta

1. Jednostavno prigušivanje zraka: Brzina i okretni moment pneumatskog motora lako se može kontrolirati reguliranjem dolaznog tlaka i protoka zraka. To se može postići jednostavnim ventilima, nudeći fleksibilan i intuitivni rad.

E. Zaštita od preopterećenja (zaustavljanje bez oštećenja)

Značajna prednost je njihova sposobnost zaustavljanja u uvjetima preopterećenja bez održavanja štete. Kad opterećenje premaši kapacitet okretnog momenta motora, jednostavno se zaustavlja. Nakon uklanjanja preopterećenja, može nastaviti rad bez potrebe za resetiranjem ili popravkom, za razliku od električnih motora koji se mogu pregrijavati i izgorjeti.

F. Trajnost i robusnost

1. Tolerancija na teška okruženja (prašina, toplina, vlaga): Pneumatski motori su inherentno robusni i mogu izdržati oštre radne uvjete, uključujući visoke temperature, prašnjava okruženja i visoku vlažnost, što može ugroziti električne motore.

G. HOLO Operacija (ekspanzija zraka hladi motor)

Kako se komprimirani zrak širi unutar motora, uzrokuje efekt hlađenja. To znači da su pneumatski motori uglavnom hladniji od električnih motora, smanjujući rizik od pregrijavanja i produljenja njihovog životnog vijeka, posebno u kontinuiranom radu.

V. Nedostaci i ograničenja

Unatoč njihovim brojnim prednostima, pozitivni pneumatski motori s pozitivnim pomakom dolaze i s određenim ograničenjima koja se moraju uzeti u obzir.

A. Energetska učinkovitost

1. Niža učinkovitost u usporedbi s električnim motorima: Općenito, pneumatski motori su manje energetski učinkoviti od njihovih električnih kolega. Proces komprimiranja zraka troši značajnu količinu energije, a u radu motora postoje inherentni gubici.
2. Visoka potrošnja komprimiranog zraka: Za isporuku snage, ovi motori zahtijevaju kontinuirano i značajno opskrbu komprimiranim zrakom, što može biti skupo za stvaranje i održavanje.

B. Razina buke

Pneumatski motori mogu biti prilično bučni tijekom rada, prvenstveno zbog brzog ispuha komprimiranog zraka. Utišači i prigušivači često su potrebni za ublažavanje ovog problema, posebno u zatvorenom okruženju.

C. Zahtjevi za kvalitetu zraka

1. Potreba za filtriranim i podmazanim zrakom: Za optimalne performanse i dugovječnost, pneumatski motori zahtijevaju čist, suh i često podmazan komprimirani zrak. Zagađivači poput vlage, prljavštine i ulja mogu uzrokovati habanje, koroziju i blokade.
2. Utjecaj onečišćenja: Loša kvaliteta zraka dovodi do povećanog održavanja, smanjene učinkovitosti i preuranjenog neuspjeha motornih komponenti.

D. Upravljanje ispušnim zrakom

1. Potencijal za buku i uljnu maglu: Iscrpljeni zrak može biti glasan i, ako se podmaza zraka podmazu, može pustiti uljnu maglu u okoliš, što može zahtijevati ventilacijsko ili prikupljanje sustava.

E. Trošak infrastrukture komprimiranog zraka

Primjena pneumatskog sustava zahtijeva ulaganje u zračne kompresore, sušilice, filtre, regulatore i cijevi za distribuciju, što može biti značajan napredni i tekući trošak.

Vi. Primjena pozitivnog pomaka pneumatskih motora

Jedinstvena kombinacija sigurnosti, snage i kontrole koju nude pneumatski motori s pozitivnim pomakom čini ih neophodnim u širokom rasponu industrija i primjena.

A. Industrijski alati

Oni su radne konje mnogih radionica i montažnih linija, napajanje:

• Grinders: Za uklanjanje i završnu obradu materijala.
• Vježbe: Za precizno dosadno rupu.
• Udarni ključevi: Za pričvršćivanje i labavljenje s visokim motorom.
• Odvijači: Za zadatke montaže koji zahtijevaju kontrolirani okretni moment.

B. Rukovanje materijalom

Njihova robusna priroda i sposobnost rukovanja teškim opterećenjima čine ih idealnim za:

• Dizalice: Za sigurno podizanje i spuštanje teških predmeta.
• Vitla: Za povlačenje i postavljanje opterećenja.
• Transport: Za transportne sustave vozačkog materijala.

C. Miješanje i uznemirenost

Karakteristika neparkiranja ključna je u okruženjima s zapaljivim materijalima:

• Boja mikseri: Osiguravanje ujednačene dosljednosti bez rizika paljenja.
• Kemijski agitatori: Sigurno miješanje korozivnih ili hlapljivih tvari.

D. industrija hrane i pića

Njihova sposobnost da izdrže pranje i djeluju u sterilnim uvjetima visoko je cijenjena:

• Mogućnosti pranja: Motori dizajnirani da odupre vode i sredstva za čišćenje.
• Sterilna okruženja: Koristi se u obradi i pakiranju gdje je higijena najvažnija.

E. Rudarstvo i konstrukcija

Njihova trajnost i otpornost na teške uvjete su neophodni:

• Robusnost u teškim uvjetima: Pouzdano djeluje u prašnjavom, vlažnom i robusnom okruženju.

F. Medicinski i farmaceutski

Ne-magnetska svojstva i sigurnost kritični su za osjetljive primjene:

• Sterilizacija: Može se sterilizirati za upotrebu u medicinskim uređajima.
• Nemagnetska svojstva: Sigurno za upotrebu u blizini MRI strojeva i druge osjetljive elektroničke opreme.

G. Automobilska industrija

Od montažnih linija do servisnih prodavaonica koriste se za različite zadatke koji zahtijevaju pouzdanu snagu i kontrolu.

Vii. Kriteriji za odabir pneumatskih motora

Odabir pravog pneumatskog motora uključuje procjenu nekoliko ključnih čimbenika kako bi se osiguralo optimalne performanse i dugovječnost za određenu aplikaciju.

Kriterij	Opis
Zahtjevi za napajanje i moment	Odredite potrebnu izlaznu snagu i zakretni moment za primjenu. To će diktirati veličinu i vrstu motora (npr. Vane za veću brzinu, klip za veći okretni moment).
Raspon brzine	Razmotrite potrebnu radnu brzinu i je li potrebna promjenjiva kontrola brzine.
Potrošnja zraka	Procijenite brzinu potrošnje zraka motora (CFM ili L/min) kako biste osigurali da se usklađuje s dostupnim kapacitetom opskrbe komprimiranom zrakom. Visoka potrošnja može dovesti do povećanih operativnih troškova.
Radni pritisak	Uskladite radni tlak motora s raspoloživim tlakom sustava.
Ograničenja veličine i težine	Računajte na fizičke dimenzije i težinu motora, posebno za prijenosne alate ili instalacije ograničene prostorom.
Okolišni uvjeti	Procijenite radno okruženje za faktore poput temperature, vlage, prašine i prisutnosti opasnih materijala, odabirom motora namijenjenog izdržavanju ovih uvjeta.
Potrebe za reverzibilnost	Utvrdite je li aplikacija zahtijeva da motor radi u smjeru u smjeru kazaljke na satu i u smjeru suprotnom od kazaljke na satu. Većina motora lopatice i klipa lako je reverzibilna.
Održavanje i servisibilnost	Razmotrite jednostavnost održavanja, dostupnost rezervnih dijelova i očekivani životni vijek motora.

Viii. Održavanje i rješavanje problema

Pravilno održavanje ključno je za osiguravanje dugoročne pouzdanosti i učinkovitosti pneumatskih motora s pozitivnim pomakom.

A. Redovito podmazivanje

Većina pneumatskih motora zahtijeva podmazivanje, često kroz linijski maziv koji u komprimirani zrak dodaje finu maglu ulja. Redovne provjere i punjenje maziva su neophodni.

B. Filtracija zraka i regulacija

Osigurajte da se opskrba komprimiranom zrakom pravilno filtrira kako bi se uklonili onečišćenja (prljavština, hrđa, vlaga) i regulirana na ispravan radni tlak. Filtre treba redovito očistiti ili zamijeniti.

C. Pregled habanja

Periodično pregledajte motor na znakove habanja na komponentama poput lopatica, klipova, ležajeva i brtvila. Odmah se pozabavite bilo kojim problemima kako biste spriječili daljnju štetu.

D. uobičajena pitanja i rješenja

• Gubitak moći: Može biti posljedica nedovoljnog tlaka/protoka zraka, istrošenih unutarnjih komponenti (npr. Lopatice, brtve) ili začepljenih zračnih filtera.
• Prekomjerna potrošnja zraka: Često ukazuje na unutarnje curenje zraka zbog istrošenih brtvila ili oštećenih komponenti.
• Pregrijavanje: Iako je rijetko, može se dogoditi ako je motor neprekidno preopterećen ili ako podmazivanje nije dovoljno.
• Buka: Mogu ukazivati na istrošene ležajeve, neusklađene komponente ili jednostavno potrebu za učinkovitijim prigušivačem.

Ix. Budući trendovi i zaključak

A. Napredak u učinkovitosti i materijala

Stalno istraživanje usredotočeno je na poboljšanje energetske učinkovitosti pneumatskih motora kroz napredne dizajne, bolje tehnologije brtvljenja i upotrebu novih materijala s niskim trećima. Cilj je smanjiti potrošnju komprimiranog zraka i učiniti ih konkurentnijim s električnim motorima u širem rasponu aplikacija.

B. Integracija s upravljačkim sustavima

Moderni pneumatski motori sve se više integriraju s sofisticiranim upravljačkim sustavima, uključujući proporcionalne ventile i senzore, omogućujući precizniju brzinu, okretni moment i kontrolu položaja. To poboljšava njihovu svestranost u automatiziranim procesima.

C. Kontinuirana relevantnost u nišnim prijavama

Unatoč porastu električnih pogona, pneumatski motori s pozitivnim pomakom nastavit će zadržati vitalno mjesto u nišnim aplikacijama gdje njihova urođena sigurnost, robusnost i sposobnost rada u teškim ili opasnim okruženjima ostaju neusporedivi.

D. Sažetak ključnih koristi i njihove trajne vrijednosti

Ukratko, pneumatski motori s pozitivnim pomakom nude jedinstvenu mješavinu sigurnosti, gustoće snage, trenutne kontrole i izdržljivosti. Njihova sposobnost rada bez iskre, izdržavaju teške uvjete i zaustavljanje bez oštećenja čini ih neophodnim alatima u industrijama u rasponu od proizvodnje i izgradnje do medicinske i prerade hrane.

E. Završne misli o ulozi pneumatskih motora u modernoj industriji

Iako možda nisu tako univerzalno vidljivi kao električni motori, pneumatski motori s pozitivnim pomakom svjedoče o domišljatosti inženjerstva. Oni su i dalje pouzdano, moćno i sigurno rješenje za kritične zadatke, dokazujući da jednostavna, ali učinkovita snaga komprimiranog zraka ostaje kamen temeljac moderne industrijske sposobnosti. Kako tehnologija napreduje, ovi će se motori vjerojatno i dalje razvijati, postajući još učinkovitiji i integrirani, osiguravajući njihovu trajnu ulogu u raznolikom i zahtjevnom industrijskom krajoliku.
